Descrição
Painel isolante de dupla face metálica com núcleo em Poliuretano-PUR ou
Polisociarunato-PIR. Indicado para coberturas com inclinação mínima de 8%.

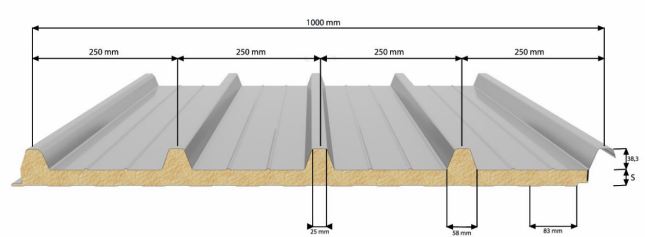

Características Geométricas:
Largura: 1000 mm
Espessura de Isolamento (S): 30-40-50-60-80-100 mm
Suporte Exterior: chapa metálica Nervurada com 5 Nervuras
Suporte Interior: chapa metálica – perfil Nervurado (N)
Faces Metálicas:
Aço Galvanizado a quente de alta resistência e durabilidade com revestimento lacado através de um
processo contínuo.
Qualidade: S250GD, S280GD, outras – sob Consulta
Espessuras: de 0.30 mm a 0.60 mm

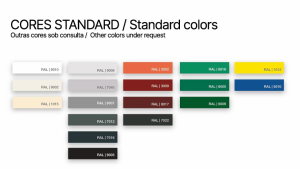

Cor/RAL: sob consulta
Revestimento: Standard – poliéster 25 µm Especiais: PVDF 35 µm ; HDX 55 µm; PVC180 µm (I. Madeira)
Protecção da Superfície Pintada:
As faces metálicas são fornecidas com um filme de protecção auto adesivo na chapa exterior para evitar
danos na camada de revestimento. Uma vez realizada a montagem/aplicação do painel, o filme de
protecção deverá ser removido não devendo permanecer por mais de 60 dias e não deverá ficar exposto à
luz solar directa.
Núcleo:
Núcleo constituído por espuma rígida de poliuretano com as seguintes características:
Tração ≥ 0.05 MPa
Compressão ≥ 0.09 MPa ( a 10% da deformação)
Flexão ≥ 0.10 MPa
Densidade: 40 Kg/m3
± 10%
Coeficiente de transmissão térmica: 0,023 W/mK
Reacção ao Fogo:
PIR – B-s2,d0
PUR: C-s3,d0

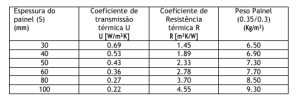

Transmissão térmica U:
Tolerâncias Dimensionais (de acordo com anexo D da EN 14509):
Espessura Painel: Nominal ± 2 mm
Largura Painel: Nominal ± 2 mm
Comprimento Painel: Se ≤ 3000mm, Nominal ± 5 mm; Se ≥ 3000mm, Nominal ± 10 mm Arqueamento: 10 mm por cada metro de largura.
Junta e Fixação:
O painel está equipado com uma junta de vedação, inserida durante a produção, de forma a garantir a estanqueidade do painel bem como a redução de perdas térmicas. Em condições de aplicação mais severas/exigentes, para evitar o fenómeno de condensação, é recomendável a aplicação de uma junta opcional para aumentar a estanqueidade da junta.
O elemento de fixação do painel à estrutura deve ser seleccionado de acordo com o tipo de suporte. A quantidade e posição dos elementos devem garantir a resistência às cargas dinâmicas que podem existir na depressão. O torque de aperto deverá garantir a correta fixação à estrutura sem danificação do painel. É recomendável o uso de uma anilha de vedação para garantir a total impermeabilização bem como o uso de tampas plásticas.
Em aplicações com juntas intermediárias sobrepostas (solape), a dimensão do empalme deve ser tanto maior quanto menor for a inclinação da cobertura e deve variar entre 200-250 mm. Na sobreposição é recomendável a aplicação de duas juntas de vedação para garantir a impermeabilização.
Esquema Estático:

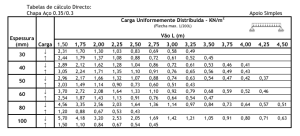

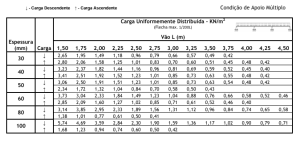

Tabelas de cálculo Directo: Chapa Aço 0.35/0.3
